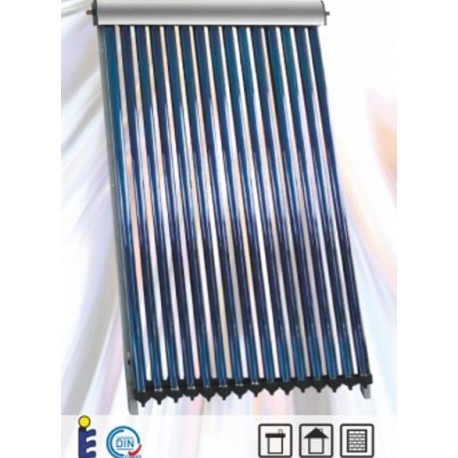

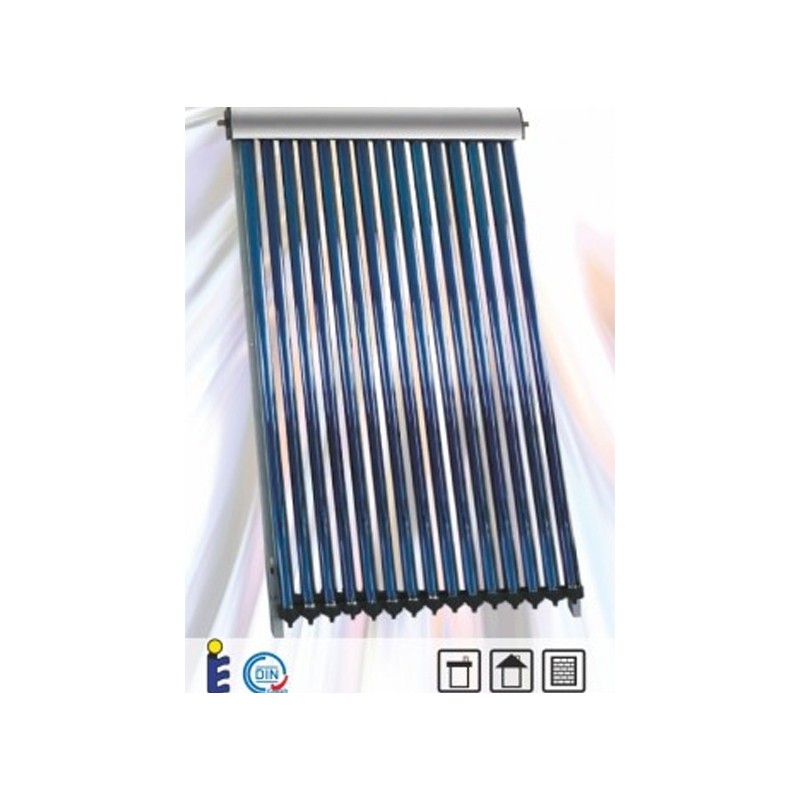

Соларни вакуумно-тръбни колектори SUNSYSTEM VTC 20
SUNSYSTEM VTC 20
Нов продукт
Соларни вакуумно-тръбни колектори SUNSYSTEM VTC 20
Повече информация
| Брой вакуумни тръби | 20 броя |
| Височина H | 1980 mm |
| Ширина L | 1570 mm |
| Дебелина D | 125 mm |
| Обща повърхност | 3,11 m² |
| Апертурна повърхност | 1,882 m² |
| Абсорбена повърхност | 1,62 m² |
| Топлоносеща течност | PG 50% (точка на замръзване: -34°С) |
| Обем топлоносител | 1,24 L |
| Дебит топлоносител | 60÷80 L/m²h |
| Материал на вакуумните тръби | Закалено боросиликатно стъкло SU-SS-ALN/AIN |
| Материал/вид на профилната рамка | Алуминий/регулируема |
| Материал на пластмасовите елементи | UV устойчива пластмаса RAL 9005 |
| Материал/вид на топлоносещите тръби | Мед/Heat pipe TU 1 |
| Покритие на абсорбера | Селективно покритие |
| Събирателен колектор - кутия/изолация | Анодизиран алуминий/30 mm полиуретенова пяна |
| Ефективност ƞ0а спрямо аперт. повърнност | 66% |
| Коефициент Топлинни загуби а₁ₐ | 1,500 W/(m²K) |
| Коефициент Топлинни загуби а₂ₐ | 0.020 W/(m²K²) |
| Коефициент КƟТ/ƟL при ъгъл 50° | 0,92/1,43 |
| Температура на стагнация tstg | 221°C |
| Макс. работна температура | 180°C |
| Налягане на изпитване/Макс. работно налягане | 25/12 Bar |
| Загуба на налягане Δp | 200 Pa |
| Тегло | 57 kg |
| Диаметър/Дължина на вакуумната тръба | Ø58/1800 K, mm |
| Разстояние между тръби | 75 J, mm |
| Диаметър/брой на топлоносещите тръби | Ø14/20 mm/брой |
| Вид/диаметър на събирателната тръба | Мед/Ø22 mm |
| Вход/Изход топлоносител | Ø22 mm N,O |
| Гнездо Температурен Датчик | Ø8 mm S |
| Тръбни дързажи | 20 броя P |
| Брой изводи | 2 |
| Максимален брой колектори, свързани в една верига/обща инсталирана площ | 7/22,85 бр/m² |
| Стандарт EN 12975: 2006-06 | да |
| Стандарт CEN - Keymark №011-7S1807-R | да |
